¿Qué es una Onda Electromagnética? Propiedades, Espectro y Ejercicios PAU
Propagación de campos E y B perpendiculares en fase, deducción de c = 1/√(ε0μ0) por Maxwell, comportamiento en medios dieléctricos, espectro electromagnético completo y problema vectorial resuelto.
⚛️ 1. Definición Formal y Mecanismo de Auto-Propagación

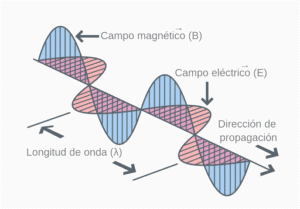

Una onda electromagnética es la propagación simultánea e interactiva a través del espacio de un campo eléctrico (E) variable y un campo magnético (B) variable, perpendiculares entre sí y perpendiculares a la dirección de avance de la onda.
La propagación de las ondas electromagnéticas es una consecuencia directa de la síntesis electromagnética formulada por James Clerk Maxwell (1865):
- Toda carga eléctrica acelerada o corriente oscilante genera una perturbación electromagnética variable.
- Según la Ley de Faraday-Henry, todo campo magnético variable en el tiempo engendra un campo eléctrico inducido rotacional.
- Recíprocamente, según la Ley de Ampère-Maxwell (término de corriente de desplazamiento), todo campo eléctrico variable en el tiempo engendra un campo magnético inducido.
- Este acoplamiento dinámico hace que ambos campos se regeneren mutuamente de forma continua, propagando energía y momento lineal sin necesidad de medio material alguno.
En el vacío, la frecuencia f y la longitud de onda λ0 son inversamente proporcionales.
📡 2. Las 5 Propiedades Esenciales en Selectividad (PAU)
En las cuestiones teóricas de Selectividad PAU debes enumerar y justificar analíticamente estas cinco características:
Propiedades Fundamentales de las Ondas Electromagnéticas
- 1. Naturaleza Transversal Pura: Los vectores E y B son perpendiculares entre sí y perpendiculares a la dirección de propagación (E ⊥ B ⊥ v). El sentido de propagación viene determinado por la regla de la mano derecha según el producto vectorial E × B.
- 2. Concordancia de Fase (Δφ = 0): Los campos E y B oscilan en fase estricta. Alcanzan sus valores máximos, se anulan y alcanzan sus mínimos simultáneamente en los mismos puntos del espacio y en los mismos instantes.
- 3. Proporcionalidad Constante de Módulos: En el vacío, los módulos instantáneos y máximos están vinculados por la velocidad de la luz:E(x,t)B(x,t) = E0B0 = c ≈ 3,00 × 108 m/s
- 4. Velocidad Universal en el Vacío vs Medios Materiales: En el vacío todas viajan a c con independencia de su frecuencia. Al penetrar en un medio material de índice de refracción n = √(εr · μr), la frecuencia f se mantiene invariable, pero la velocidad cae a v = c / n, la longitud de onda se acorta a λ = λ0 / n y la relación de campos pasa a ser E0 / B0 = v = c / n.
- 5. Transporte de Energía e Intensidad (Vector de Poynting): El flujo instantáneo de energía por unidad de superficie y tiempo (en W/m2) viene dado por el Vector de Poynting (S):S = 1μ0 (E × B) &implies; I = 〈S〉 = E0 · B02μ0 = 12 c · ε0 · E02
- 1. Multiplicar por c en lugar de dividir para hallar B0: Como E0 / B0 = c, siempre debes dividir: B0 = E0 / c (obteniendo valores pequeños del orden de μT o nT). Multiplicar por c da valores absurdos de 1011 T.
- 2. Invertir el signo del vector B en la regla de la mano derecha: Si la onda avanza en +i y E oscila en +j, como j × k = +i, el campo magnético oscila necesariamente en +k (nunca en –k).
- 3. Pensar que los rayos gamma viajan más rápido que la radio en el vacío: Todas las ondas electromagnéticas tienen exactamente la misma velocidad c en el vacío; lo que aumenta con la frecuencia es la energía de cada fotón (E = h · f).
⚖️ 3. La Deducción de Maxwell: Unificación con la Óptica
A partir de sus cuatro ecuaciones en el vacío (en ausencia de cargas ρ = 0 y corrientes de conducción J = 0), Maxwell desacopló los campos eléctrico y magnético obteniendo la ecuación diferencial de ondas:
Comparando con la ecuación general de ondas de D’Alembert (∇2ψ = (1/v2) · ∂2ψ/∂t2), identificó teóricamente la velocidad de propagación a partir de las constantes electromagnéticas del vacío (ε0 = 8,854 × 10-12 C2/(N·m2) y μ0 = 4π × 10-7 N/A2):
Demostración teórica de Maxwell: la luz es una onda electromagnética transversal.
🌈 4. El Espectro Electromagnético Completo
El espectro electromagnético ordena de forma continua todas las radiaciones electromagnéticas según su longitud de onda (λ), su frecuencia (f) y la energía de sus fotones (E = h · f):
| Banda del Espectro | Longitud de Onda (λ) | Frecuencia (f) | Origen Físico y Aplicaciones |
|---|---|---|---|
| Ondas de Radio | λ > 0,1 m | f < 3 × 109 Hz | Circuitos oscilantes LC y antenas. Radiodifusión AM/FM, TV, telecomunicaciones. |
| Microondas | 1 mm < λ < 10 cm | 3 × 109 – 3 × 1011 Hz | Magnetrones y osciladores de alta frecuencia. Telefonía 4G/5G, Wi-Fi, radar, hornos. |
| Infrarrojo (IR) | 700 nm < λ < 1 mm | 3 × 1011 – 4,3 × 1014 Hz | Agitación térmica molecular y rotacional. Termografía, fibra óptica, mandos IR. |
| Luz Visible | 400 nm – 700 nm | 4,3 × 1014 – 7,5 × 1014 Hz | Transiciones de electrones externos atómicos. Espectro visible humano (Rojo → Violeta). |
| Ultravioleta (UV) | 10 nm < λ < 400 nm | 7,5 × 1014 – 3 × 1016 Hz | Transiciones electrónicas energéticas. Esterilización, fluorescencia, fotolitografía. |
| Rayos X | 0,01 nm < λ < 10 nm | 3 × 1016 – 3 × 1019 Hz | Frenado brusco de electrones (radiación de frenado) y capas internas. Radiología, TAC. |
| Rayos Gamma (γ) | λ < 0,01 nm (< 10 pm) | f > 3 × 1019 Hz | Desexcitación de núcleos atómicos radiactivos. Radioterapia, astrofísica nuclear. |
✏️ 5. Problema Completo de Examen PAU Resuelto Paso a Paso
Onda Electromagnética Plana Polarizada en el Vacío
Enunciado:
Una onda electromagnética armónica plana y linealmente polarizada se propaga en el vacío en el sentido positivo del eje x. Su frecuencia es f = 150 MHz. El campo eléctrico oscila en la dirección del eje y con una amplitud máxima de E0 = 450 V/m.
- Calcule la longitud de onda (λ), el periodo (T), el número de onda (k) y la pulsación (ω) de la onda, así como la amplitud máxima del campo magnético (B0).
- Escriba las expresiones matemáticas vectoriales completas de los campos E(x,t) y B(x,t), justificando la dirección y sentido de oscilación del campo magnético, y determine la intensidad media transportada por la onda.
Datos: c = 3,00 × 108 m/s; μ0 = 4π × 10-7 N/A2.
👁️ Ver Resolución Oficial Paso a Paso (Puntuación Máxima 2,5 ptos) ▼ Desplegar
Apartado a) Parámetros ondulatorios y amplitud magnética B0
Paso 1: Conversión al SI: f = 150 MHz = 1,50 × 108 Hz.
Paso 2: Longitud de onda (λ) y Periodo (T):
Paso 3: Número de onda (k) y pulsación (ω):
Paso 4: Amplitud máxima del campo magnético (B0):
Apartado b) Ecuaciones vectoriales E(x,t), B(x,t) e Intensidad media
Paso 1: Justificación vectorial mediante el Vector de Poynting:
El sentido de propagación coincide con S = (1/μ0)(E × B). Dado que la onda avanza en +i y E oscila según +j, debe cumplirse:
El campo magnético oscila a lo largo del eje z (+k) y en rigurosa concordancia de fase con el campo eléctrico para que el producto cos²(ωt – kx) mantenga el sentido de avance +i en todo instante.
Paso 2: Ecuaciones vectoriales completas (en el SI):
Paso 3: Intensidad media transportada (I):
Respuesta: La onda transporta una potencia media por unidad de superficie de 268,6 W/m².
❓ 6. Preguntas Frecuentes sobre Ondas Electromagnéticas
¿Por qué una onda electromagnética no necesita medio material para viajar?
Porque no consiste en la vibración elástica de partículas materiales (como el sonido), sino en la perturbación oscilatoria y auto-sostenida de campos eléctricos y magnéticos acoplados según las leyes de Faraday y Ampère-Maxwell, propiedades intrínsecas del espacio vacío.
¿Cuál es la relación de fase entre el campo eléctrico E y el magnético B?
Están en rigurosa concordancia de fase (Δφ = 0). Alcanzan sus valores máximos simultáneamente, se anulan en los mismos puntos espaciales y alcanzan sus mínimos al mismo tiempo.
¿Qué relación cuantitativa existe entre las amplitudes de E y B en el vacío?
El cociente entre el módulo del campo eléctrico y el campo magnético es en todo momento igual a la velocidad de la luz en el vacío: E / B = c ≈ 3 × 10&sup8; m/s. Por tanto, E0 = c · B0.
¿Qué representa el Vector de Poynting?
Representa la dirección y el flujo instantáneo de energía transportada por la onda por unidad de área perpendicular a la propagación (en W/m²). Se define vectorialmente como S = (E × B) / μ0.
¿Cuál es la radiación más energética del espectro electromagnético?
Los rayos gamma (γ), ya que tienen las frecuencias más altas (>10¹&sup9; Hz) y las longitudes de onda más cortas (<0,01 nm). Según la fórmula de Planck (E = h·f), cada fotón gamma transporta la máxima energía del espectro.
